Виды систем отопления для дома и схемы разводки
Когда температура за окном опускается ниже нуля, обогреть дом с помощью мобильных масляных радиаторов или тепловентиляторов вряд ли получится, поэтому придется позаботиться о монтаже стационарной системы отопления. Чтобы правильно выбрать, необходимо изучить разновидности систем и схемы разводки, а уже после этого приступать к разработке проекта.
Что из себя представляет отопительная система
Виды системы отопления
Элементы водяной отопительной системы
Схемы систем отопления частного дома
![Виды систем отопления для дома и схемы разводки](https://cdn.vsadu.ru/v/images/vidy-sistem-otopleniya-dlya-doma-i-shemy-rozvodki.jpg)
Что из себя представляет отопительная система
Существует два способа обогрева помещения: локальное отопление или системное.
- В первом случае используется только один элемент отопления, ярким примером такого способа является мобильный масляный радиатор (электрический) или печка-буржуйка (на твердом топливе). Используется он в основном для дач и других жилищ временного проживания и для временного межсезонного обогрева одной или нескольких комнат.
- Во втором случае система состоит из ряда взаимосвязанных элементов: теплогенератора (котла, печи, камина), теплоносителя (воды, воздуха, масла, антифриза), радиаторов, труб и циркуляционного насоса. Использование отопления позволяет создать комфортную обстановку во всех частях дома, снизить расходы энергоносителя и сократить издержки при обслуживании.
Виды системы отопления
Отопительные системы разделяются на воздушные, водяные и электрические.
Виды отопления: воздушное
Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:
Гравитационная (свободного действия) система
![Воздушное отопление свободного действия при помощи камина](https://cdn.vsadu.ru/v/images/vozdushnoe-otoplenie-svobodnogo-dejstviya-pri-pomoshhi-kamina.jpg)
В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.
У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.
Принудительная
![Принудительное воздушное отопление через воздуховод](https://cdn.vsadu.ru/v/images/prinuditelnoe-vozdushnoe-otoplenie-cherez-vozduhovod.jpg)
Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.
Виды систем отопления: электрическое
![Электрическое отопление помещения при помощи радиатора](https://cdn.vsadu.ru/v/images/jelektricheskoe-otoplenie-pomeshheniya-pri-pomoshhi-radiatora.jpg)
Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.
![Теплый пол для частного дома](https://cdn.vsadu.ru/v/images/teplyj-pol-dlya-chastnogo-doma.jpg)
Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.
Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.
Системы водяного отопления
![Система водяного отопления частного дома](https://cdn.vsadu.ru/v/images/sistema-vodyanogo-otopleniya-chastnogo-doma.jpg)
Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.
![Схема водяного отопления с естественной циркуляцией](https://cdn.vsadu.ru/v/images/shema-vodyanogo-otopleniya-s-estestvennoj-cirkulyaciej.jpg)

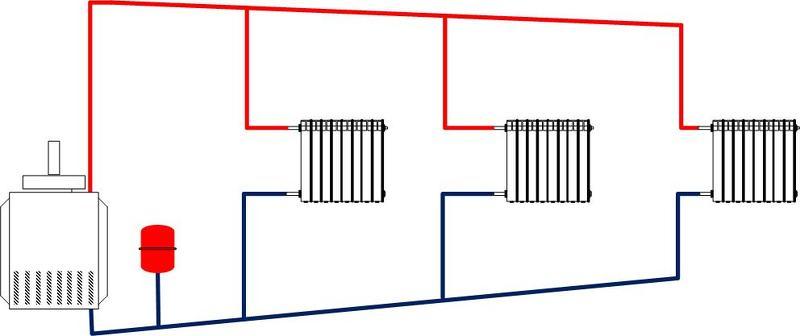

- В первом случае, нагретая водаподнимается вверх, проталкивая остывшую в зону нагрева (к котлу).

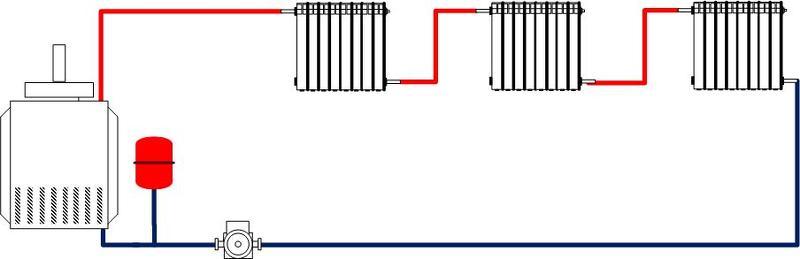

- При реализации второго варианта отопительной системы давление в трубах создается за счет работы насоса.
![Схема водяного отопления с принудительной циркуляцией](https://cdn.vsadu.ru/v/images/shema-vodyanogo-otopleniya-s-prinuditelnoj-cirkulyaciej.jpg)
Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.
Элементы водяной отопительной системы
![Проект водяного отопления в частном доме](https://cdn.vsadu.ru/v/images/proekt-vodyanogo-otopleniya-v-chastnom-dome.jpg)
Водяные системы отопления состоят из нескольких элементов:
- трубы;
- радиаторы;
- циркулярный насос;
- котел или другой теплогенератор;
- запорная арматура и фланцевые соединения;
- расширительный бачок.
Котел – устройство, которое нагревает теплоноситель, он может работать от разного типа топлива: газа, электричества, твердого или жидкого топлива. В некоторых случаях котел и циркуляционный насос составляют единое целое – как правило, это компактные агрегаты настенной установки, работающие от газа или электричества. Также существуют комбинированные модели котлов, способные работать на любом энергоносителе.
Трубы могут быть выполнены из углеродистой и нержавеющей стали; меди и пластика. Стальные -постепенно уходят в прошлое, так как для их монтажа необходимо использовать сварочное оборудование, и они подвержены коррозии. Медь слишком дорого стоит, поэтому трубы из этого цветного металла используются крайне редко. Для монтажа системы отопления сегодня используются пластиковые трубы – они не подвержены коррозии, а при правильной сборке они прослужат не менее 50 лет.
Радиаторы позволяют носителю отдать тепло металлу, от которого нагревается воздух в помещении. Батареи выполняются из разных материалов – алюминия, чугуна, стали и биметалла. Разница между ними заключается в том, какое давление в системе они могут выдерживать, коэффициенте теплоотдачи, сроке службы и легкости монтажа.
Система отопления представляет собой герметичный замкнутый контур. Поэтому, чтобы избежать внутренних гидроударов, иметь возможность удалять воздух или производить замену теплоносителя, используется расширительный бачок, который может быть установлен в любой части схемы с принудительной циркуляцией.
Схемы систем отопления частного дома
Прежде чем начать работы по монтажу, добавить новые элементы в систему или заменить старые, составляются схемы отопления. Так принято называть графически изображенную последовательность подключения радиаторов и других элементов системы к трубам подачи и обратки.
«Подачей» в отопительных системах называется труба, по которой горячий теплоноситель поступает от котла в радиатор. «Обратка» - это линия, по которой остывший в радиаторе носитель тепла перемещается к точке нагрева.
Схема отопления частного дома по способу разводки труб может быть как однотрубная, так и двухтрубная.
Однотрубная
![Схема однотрубной системы отопления](https://cdn.vsadu.ru/v/images/shema-odnotrubnoj-sistemy-otopleniya.jpg)
В данном случае постепенно остывающий теплоноситель перемещается по замкнутому кольцу из одного радиатора в другой. Подобная схема отопления может отличаться по типу подключения элементов:
- вертикальная – используется в многоквартирных жилищах;
- горизонтальная – в невысоких частных домах.
Однотрубная система легко монтируется, но отличается неравномерностью прогревания помещений (радиаторы, расположенные ближе к котлу, будут значительно горячее тех, которые находятся дальше от него). Поэтому используется в одно или двухкомнатных малоэтажных домах и дачах.
Двухтрубная
![Схема двухтрубной горизонтальной системы отопления](https://cdn.vsadu.ru/v/images/shema-dvuhtrubnoj-gorizontalnoj-sistemy-otopleniya.jpg)

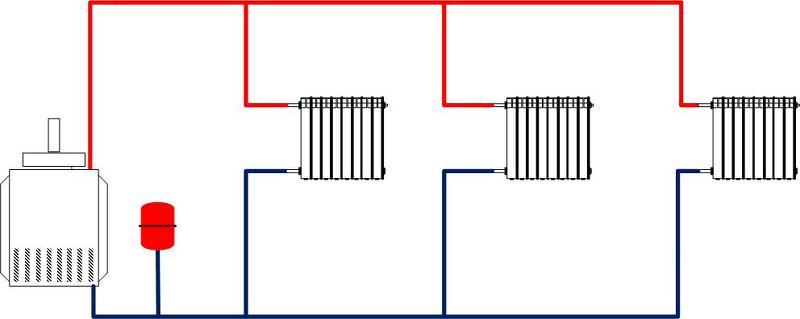

Эта схема отопления частного дома устроена по совершенно иному принципу: теплоноситель движется к радиатору и от него, по двум контурам - «подаче» и «обратке». Такая схема дает возможность обеспечить более равномерное распределение теплоносителя между батареями и снизить расходы энергоносителя.
![Схема двухтрубной вертикальной системы отопления](https://cdn.vsadu.ru/v/images/shema-dvuhtrubnoj-vertikalnoj-sistemy-otopleniya.jpg)
Двухтрубная система также может быть вертикальной и горизонтальной. Для загородных домов наиболее оптимальной будет горизонтальная двухтрубная схема. Для того чтобы в вашем жилище всегда было тепло и уютно, нужно не только выбрать оптимальные для вашего дома типы систем отопления, но и правильно смонтировать их.
Лучевая или коллекторная
![Коллекторная схема водяного отопления](https://cdn.vsadu.ru/v/images/kollektornaya-shema-vodyanogo-otopleniya.jpg)
Идеально подходит для больших домов. Конечно это не самый экономичный вариант с точки зрения первоначальной стоимости системы, так как самих труб и трудозатрат на их монтаж понадобится намного больше, чем в двухтрубной. Но коллекторная схема отопления имеет огромное преимущество, она позволяет равномерно нагревать каждый радиатор, и избавиться от соединений на трубах.
Ленинградка
![Схема водяного отопления Ленинградка](https://cdn.vsadu.ru/v/images/shema-vodyanogo-otopleniya-leningradka.jpg)
Известная схема, ставшая улучшенным решением однотрубной системы. Позволяет регулировать расход теплоносителя на каждый из радиаторов, что в свою очередь является полноценным контролем над температурой в каждом помещении, а значит и средством экономии.
Итог
Правильно составленная схема системы отопления поможет правильно расположить необходимые элементы и выполнить монтажные работы, рассчитать необходимые детали и соединения, поэтому следует отнестись к этому моменту особо внимательно. Владельцам загородных домов остается только выбрать необходимый тип подключения и используемый теплоноситель согласно своих потребностей и реализовать эти возможности.
